冷卻器的工作原理和結構圖

來源: www.mysupanaturallife.com 發布時間:2022-03-03

  一、顧名思義,冷卻器是一種制冷裝置,但它的工作原理是否與冰箱和空調相同?下面的小編將詳細解釋冷卻器的工作原理。來看看它是否和冰箱和空調一樣。

  冷卻器,英文名稱為colingaparatus,是一種用于冷卻流體的熱交換設備,通常用水或空氣作為冷卻劑去除熱量。目前已廣泛應用于大功率硅整流、感應爐、中頻爐等大型電器的配套設備,用于冷卻保護機的純水、水風、油水、油風冷卻裝置。

  二、冷卻器工作原理-分類

  冷卻器主要可分為三種類型:管式、波紋板式和風冷式。其中,管式冷卻器可分為雙管式、垂直式、水平式、浮頭式等。管式冷卻器的特點是冷卻水通過管道,油通過管道間隔,中間設置的折疊板使油流,使用雙甚至四流的冷卻效果更強;波紋板冷卻器也可分為人字、斜波紋等,主要采用波紋結構排列的接觸點,使流體在流量不高時形成紊流,大大提高了散熱效果;風冷冷卻器可分為間接式、固定式、懸掛式等,結構簡單、體積小、重量輕、使用方便。接下來,我們將以管式冷卻器為例,解釋冷卻器的工作原理。

  三、冷卻器工作原理-結構

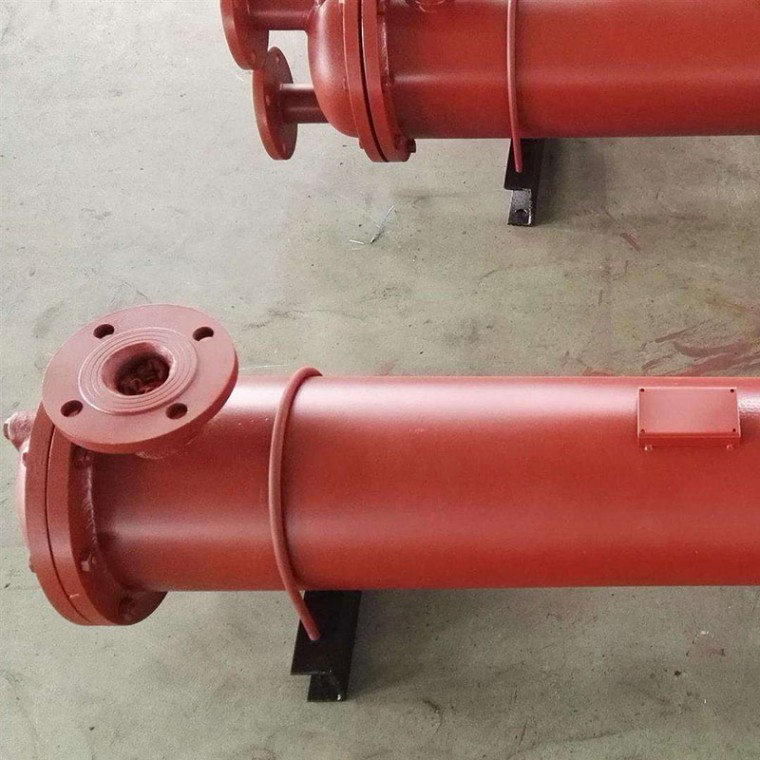

  列管式冷卻器主要由外殼和內冷卻器組成。其中,外殼包括筒體、分水蓋和回水蓋,包括進油管、出油管、進水管、出水管,并附有排油、排水、排氣螺塞、鋅棒安裝孔連接溫度計接口等。冷卻器體包括冷卻器管、固定孔板、動孔板、折疊板等。冷卻器管的兩端與固定、動孔板、固定孔板和外法蘭連接。動孔板可在外體內自由伸縮,以消除溫度對冷卻器管熱膨脹和冷收縮的影響。折疊板可以加強傳熱,支撐冷卻器管。

  四、冷卻器工作原理

  管式冷卻器的熱介質從筒體上的接管進口,并通過折疊通道曲折流向接管出口。冷卻器介質采用雙管流,即冷卻器介質從進水口進入一半冷卻器管,然后從回水蓋進入另一半冷卻器管,進入另一側的水蓋和出水管。在雙管流過程中,吸收熱介質釋放的余熱從出口排出,使工作介質保持額定的工作溫度。
